DIY voorspeakers met componentenset inbouwen R56 facelift

07 jun 2015, 14:58

LET OP; Ik ben niet verantwoordelijk voor schade veroorzaakt door het gebruiken en/of volgen van deze Do It Yourself. Anders had je het zelf (maar beter) moeten doen :D

De foto's en afbeeldingen heb ik her en der geleend omdat ik ze zelf ben vergeten te maken :? op de eerste na dan.

Afbeelding

Benodigdheden

- draadstripper
- MDF plaat
- elektriciteitsdraad tape en/of tyribs
- blauwe kabelschoentjes (2 vrouwtjes)
– krimptang
– torx 25 schroevendraaier
- geluids/box draad
- dubbelzijdig klittenband (pakje van de Gamma met 4 stuks; 5 bij 5 cm groot)
- doosje gemengde Krimpkous
- zwarte verf spuitbus
- decoupeerzaag
- dremel
– boor
– Soldeer apparaat met tin
- bekleding en demontage set vijfdelig (interieurgereedschap)
– Schaar
– stanleymes
– verlengsnoer
– In mijn geval : Hertz HSK165 16,5cm 2-weg componenten set


Voorwerk
Afbeelding

- koop een kleine MDF plaat van 6mm dik.
* hieronder alles in totaal 2 maal uitvoeren.
Download mal PDF mal
- Print het sjabloon op ware grootte (laat de printer het niet 'aanpassen' => 100% groot).
- Knip het uit, leg het op de MDF plaat en zaag het uit.
- Pak je tweeter en teken het gat dat in het middel moet komen af, boor een gat voor je zaag en zaag het uit.
- Boor de gaten voor de drie schroeven

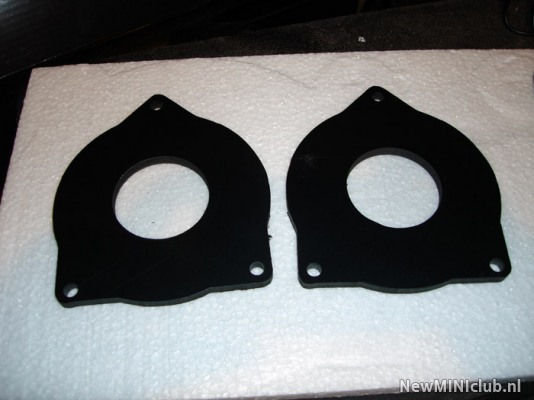

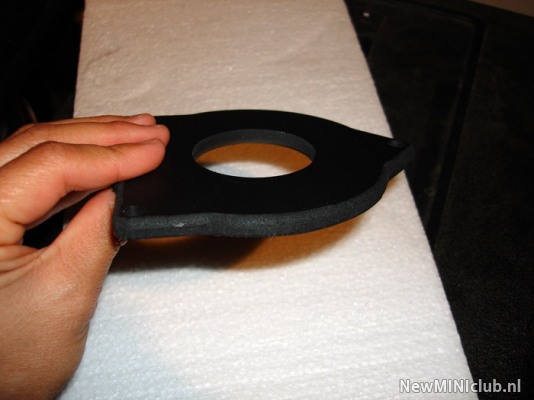

- Spuit met een zwarte spuitbus de mal zwart. (tip; 2 of 3 maal lichtjes spuiten voor beter resultaat)
Afbeelding

- Zet de tweeter vast in de mal (zie afbeelding en dus met behulp van de meegeleverde ringen in mijn geval).
Afbeelding

Bedrading
draden (=eigen gekochte geluidsdraad)
rood is plus (+)
zwart is min (-)

Let op hier laat mijn geheugen me in de steek. Ik heb 1 van de twee opties per box gebruikt maar weet niet meer welke van de opties bij welke box.

Links voor onder Subwoofer
Black/Red (+), Black/Purple (-)
Black/redstripe (+), Black/violetstripe (-)

Links voor boven Mid/Tweeter
Blue/White (+), Blue/Brown (-)
Brown/Orange (+) and Blue/Red (-)

Rechts voor onder Subwoofer
Yellow/Purple (+), Yellow/Gray (-)
Yellow/brownstripe (+), Yellow/blackstripe (-)

Rechts voor boven Mid/Tweeter
Blue/Black (+), Blue/Brown (-)
Brown/Orange (+) and Yellow/Black (-)

Stappen

Stap 1: zet de auto helemaal uit. Dit zorg er voor dat er geen uit/instap verlichting blijft branden. Check dit door je hand op de juiste plaats onder de deur te houden.

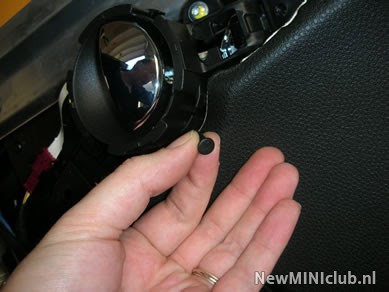

Stap 2: Pulk het pinnetje onder de deurhendel met platte schroevendraaier er een beetje uit. Gebruik daarna een tang om het er voorzichtig uit te trekken. En haal het onderdeel los.
Afbeelding

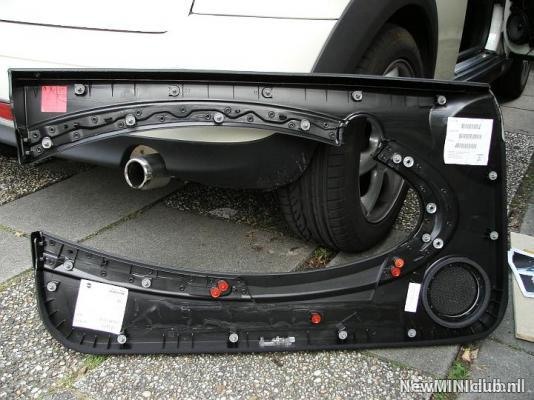

Stap 3: Verwijder het deurpaneel met het interieurgereedschap. Begin rechtsonder en werk met de klok mee de buitenkant los. Daarna ga je verder met de binnenkant. Vergeet niet dat als je het bijna los hebt dat er een licht met bedrading in het paneel vast zit geklikt aan de onderkant. Haal deze voorzichtig los = als het lampje aan is verbrand je je vingers als je het niet goed vastpakt.
Afbeelding

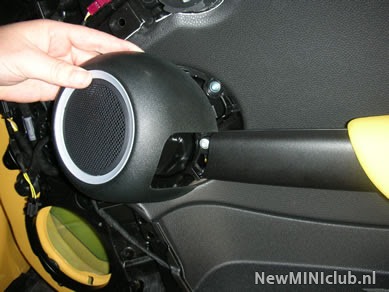

Stap 4: Verwijder de kap met het interieur gereedschap die rondom de bovenste speaker zit. Let op bij het loshalen van dit deel bij de bestuurderskant. Hier zit de spiegelbediening in. Als je voorzichtig bent blijft het net als bij mij heel en kan je de kap 'gewoon' aan de spiegel bedrading laten hangen.
Afbeelding

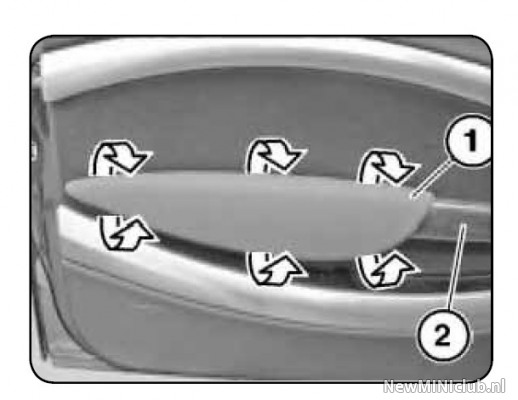

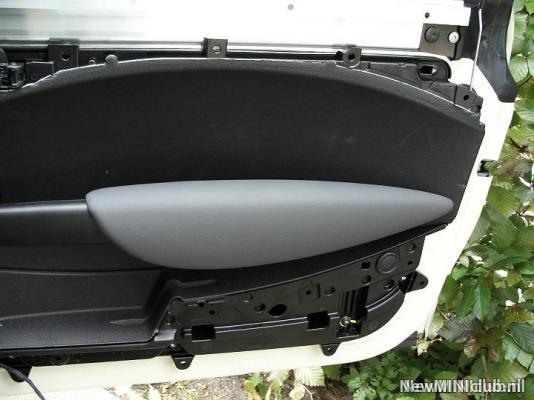

Stap 5: Haal de deur armsteun los door met je vingers aan achterkant het los te knijpen en naar je toe te halen. Daarna de voorkant los te knijpen en naar je toe te halen.
Afbeelding
Afbeelding
Stap 6: Haal het middenstuk los door de twee torx schroeven los te draaien.

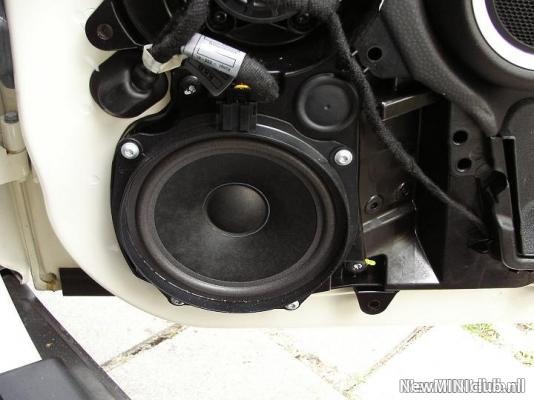

Stap 7: Schroef de beide boxen los met de torx 25 en haal bij de onderste box eerst de connector los. Zie foto; aan de bovenkant van de box zit de connector. Bij de bovenste box kan je het er na doen.
Afbeelding

Step 8: Bedrading

- Tip; begin de bedrading aan te leggen vanuit de cross-over positie, dus vanuit de armsteun;
In de foto is het eindresultaat te zien. Dit is ter referentie, om de plaats van je cross-over weer te geven.
Afbeelding

- Tip; gebruik wat extra lengte. Want pas bij de laatste bedrading stap, het aansluiten op de cross-over, knip je het op de juiste lengte.
- Tip; gebruik een stukje schildersplakband met teken of tekst om aan te geven wie welke draad is bij het draadeinde (= de aansluitpunten voor de cross-over).

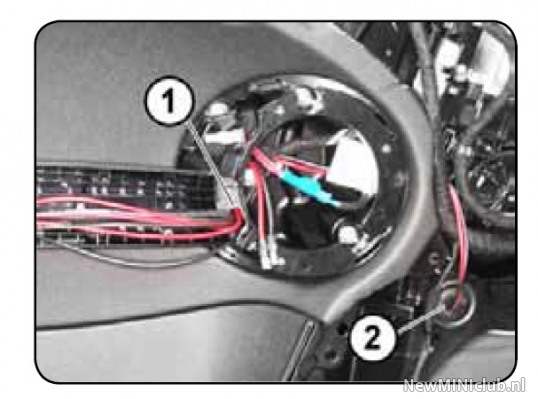

- Tip; Voor de onderste speaker moet je om de bedrading 'naar binnen' zien te krijgen (aansluiting aan de achterkant van de subwoofer i.p.v. aan de voor/boven kant) => maak een klein gaatje in het ronde rubber als doorvoer. Of zie twee afbeelding hierboven; net rechts boven de box. Of zie afbeelding hieronder = punt 2
Afbeelding

Gebruik punt 1 uit bovenstaande afbeelding om de draden 'erin te krijgen'
Drie dradensets (plus en min is 1 draadset) Dit vanuit de cross-over bekeken;
1. Draadset in => naar onderste speaker connector (oude grote subwoofer aansluiting)
2. Draadset sw => naar nieuwe onderste subwoofer box
3. Draadset tw => naar bovenste tweeterbox

1. Draadset in uiteinde => Knip het connector gedeelte (stekkertje) van de loshangende mini subwoofer aansluiting los, strip de draad en soldeer die aan de juiste kleur draad. Krimpkous er over, even verwarmen en klaar.
2. Draadset sw uiteinde => Strip het uiteinde en gebruik je krimptang om de twee blauwe kabelschoentjes eraan vast te knijpen. Tip ; geef een stevige ruk om te testen of ze goed vastzitten.
3. Draadset tw uiteinde => Strip het uiteinde

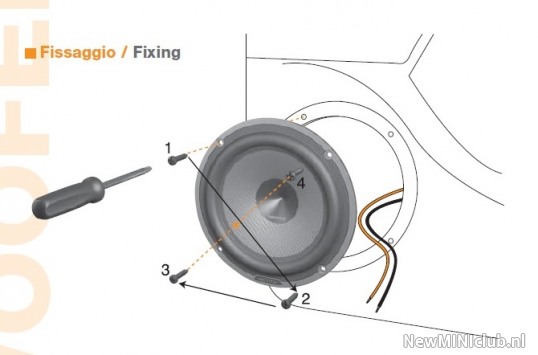

Stap 9: Pas de subwoofer in de uitsparing. In mijn geval paste het net niet. Pak je dremel en schuur het gat groter (het is maar mm werk en dan past tie). Als de box past dan boor je de nieuwe gaatjes voor de subwoofer in het deurgat op de juiste plek. Hierna sluit je de kabelschoentjes aan (draadset sw uiteinde) en zorg je dat de bedrading in de deur 'goed' ligt. Met oude schroeven zet je je nieuwe box vast.
Afbeelding

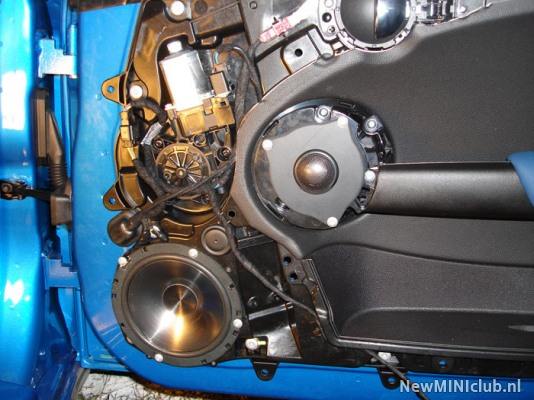

Stap 10: Installeer de tweeter met mal (zie voorwerk).
Knip de twee aan de tweeter vastzittende draden korter, strip de draad en soldeer die aan de juiste kleur draad (draadset sw uiteinde). Krimpkous er over, even verwarmen en klaar. Hierna de mal met tweeter vastzetten met de torx schroeven.
Afbeelding
(niet mijn foto, ofwel hier niet de doorvoerubber oplossing gebruikt in de foto)

Stap 11: Bevestig de Cross-over.
Tip : Zorg dat je een beetje platte ondergrond creëert met de dremel en/of kniptang.

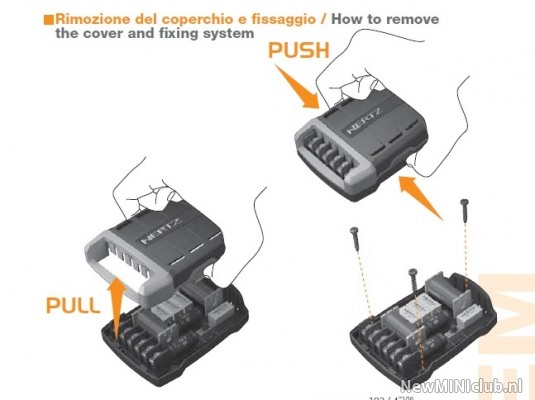

Haal de kap van de cross-over. Hierna bevestig je de cross-over met het klittenband in de armleuning. Als laatste kan je 2 of 3 schroeven gebruiken om het echt vast te zetten => in mijn geval zaten er drie gaten in de cross-over.
Afbeelding
Tip; tijdens het vastzetten, houd je je hand achter de armleuning zodat je de schroef voelt als die er doorheen wilt gaan EN dan stop je met schroeven. Hierna plaats je het kapje terug op de cross-over.

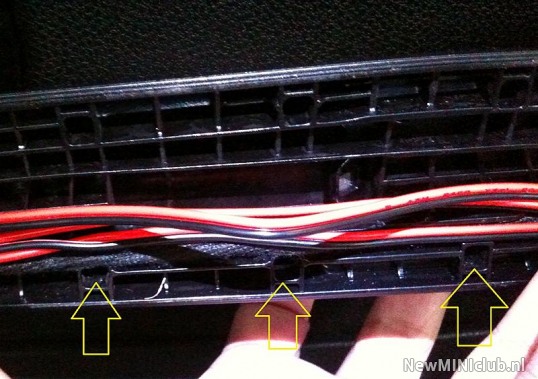

Stap 12: Creëer, door te dremelen of te knippen, een 'gootje' waar je je draden in het middenstuk kan plaatsen. Doe je dit niet dan krijg je het middenstuk kapje niet meer netjes op zijn plaats. Pas en knip totdat het middenkapje makkelijk op zijn plaats gaat (zonder alvast vast te schroeven). Draai de drie draden in elkaar en plak ze tot 1 bundel met wat plakband of een tyrib.
Afbeelding

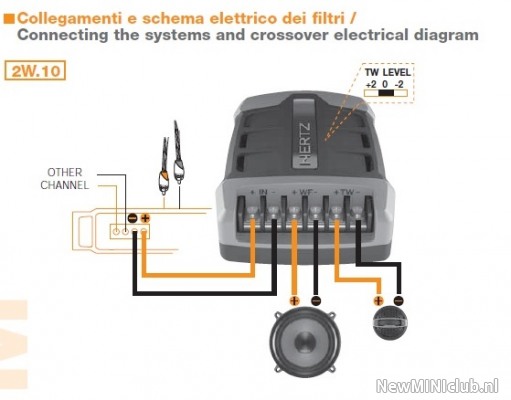

Cross-over (volgorde; van links naar rechts)
Afbeelding

Stap 13: Knip de '1. Draadset in' op de juiste lengte, strip deze en zet het vast in de cross-over

Stap 14: Knip de '2. Draadset sw' op de juiste lengte, strip deze en zet het vast in de cross-over. Zet de auto aan en test de subwoofer. Zet hierna de auto weer uit!!!!

Stap 15: Knip de '3. Draadset tw' op de juiste lengte, strip deze en zet het vast in de cross-over. Zet de auto aan en test de tweeter (met subwoofer). :icon_top: Zet hierna de auto weer uit!!!!

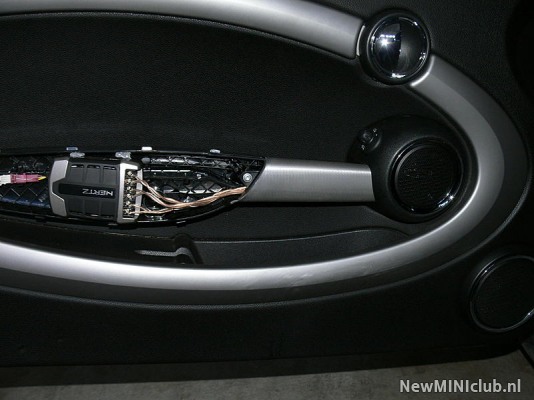

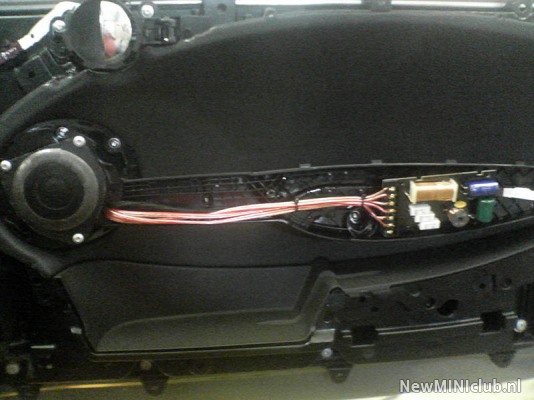

Het ziet er nu zo uit (maar dan met coss-over kapje)
Afbeelding

* Nu alles terug in elkaar zetten. :D

Stap 16: middenkapje monteren met de twee torx schroeven

Stap 17: Armleuning terug klikken

Stap 18: Tweeter kap terug klikken

Stap 19: Deurpaneel terug klikken;
Tip: Je kan met stukjes schilderstape de pinnen markeren aan de buitenkant zodat je weet waar je moet drukken om ze allemaal weer vast te klikken.
- Eerst de verlichting terug zetten.
- Dan het deurpaneel over het deurslotpinnetje
- Dan pas vast gaan klikken met de binnenkant van je hand druk of sla op de pinnen

Stap 20. Je deurhendel kapje terug plaatsen en daarna het bijbehorende pinnetje.

En dan de clou; Settings:
(vergeet dit niet want anders rijd je net als ik een week rond en vraag je je af waarom je nieuwe boxen geplaatst hebt :lol: )
Bass - 0, +1, +2 (naargelang)
Treble - 0, +1, +2 (naargelang)
Fade - +4 tm +7 (** NAAR VOREN en naargelang OMDAT de nieuwe boxen meer volume nodig hebben, OMDAT dan anders de achterboxen je nieuwe geluid overnemen.
Balance - 0

Conclusie (ge)luid;
Beter tot prima. Helderder.
Hoge frequentie tonen komen nu door
Mid frequentie redelijk tot beter
Lage tonen Bas knalt er uit als je wilt.
2Kaatjes
Be Mini
Be Mini
Berichten: 723
Lid geworden op: 09 jun 2013, 20:11

Re: DIY voorspeakers met componentenset inbouwen R56 facelif

07 jun 2015, 20:37

Wauw! Serieus nette beschrijving. Zou er bijna zelf aan durven beginnen
Lucky 7 :icon_top:
Afbeelding
Gebruikersavatar
Baseman
Wingman
Contacteer:
Locatie: Helmond
Berichten: 3235
Lid geworden op: 17 aug 2014, 09:08
Nederland

Re: DIY voorspeakers met componentenset inbouwen R56 facelif

08 jun 2015, 10:20

Idd Rob, een super mooie DIY, hoop dat je audio nu naar wens is :icon_top:

Je moet deze diy alleen nog even op de juiste plek zetten, verder naar onderen op het forum staat een speciale plek waar alle "do it yourselfs" staan.
Op die manier gaan anderen hem ook vinden en plezier aan ondervinden :wink:
Greetz Baseman

You buy a MINI, you get a life style

Klik hier voor mijn SYR


Afbeelding
CooperRob
Nieuwsgierig
Nieuwsgierig
Berichten: 67
Lid geworden op: 02 nov 2014, 14:42

Re: DIY voorspeakers met componentenset inbouwen R56 facelif

08 jun 2015, 21:59

2Kaatje = ik zeg gewoon doen. Ik had dit ook nog nooit gedaan, zelfs nog nooit een schroef losgehaald van een auto. Normaal prul ik alleenaan mijn scooter.
Baseman = daar heb ik gekeken en geconcludeerd dat daar bijna alleen 1e generatie DIY's staan. En dus een beetje uitgestorven is.
